上海兴麦隆阀门集团生产的凸耳式蝶阀由适用于各种不同的轻重工业工况以及建筑管道。广泛应用于：化工，液化石油气，车船制造设备，水、石油、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
|
产品名称 |
凸耳式蝶阀（支耳式蝶阀） |
|
产品型号 |
CB610TF |
|
公称通径 |
DN50-1200mm |
|
压力范围 |
1.0-1.6MPa |
|
阀体材质 |
球墨铸铁、铸钢 |
试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准
|
No. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
CODE |
阀体 |
蝶板 |
阀座 |
阀轴 |
圆锥销 |
端盖 |
衬套 |
|
DEscriptION |
BODY |
DISC |
SEAT |
STEM |
TAPER PIN |
END COVER |
BUSHING |
|
MATERIAI |
CI/DI/BZ |
DI/BZ |
EPDM/BUNA |
SS316/SS416 |
SS316/SS416 |
DI/BZ |
PTFE/BZ |
|
CF8/CF8M |
CF8/CF8M |
PTFE |
SS410 |
SS410 |
CF8/CF8M |

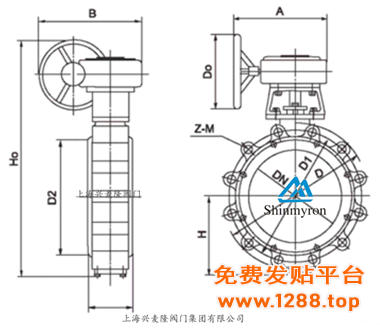

连接尺寸：
|
DN |
H1 |
H2 |
H3 |
L |
φA |
φE |
φB |
φF |
DIN PN10 |
DIN PN16 |
ANSI B16.1 |
JIS 10K |
|||||
|
φC |
N-φ |
φC |
N-φ |
φC |
N-φ |
φC |
N-φ |
|
|||||||||
|
DN40 |
70 |
110 |
32 |
35 |
12.7 |
92 |
70 |
9 |
110 |
4-φ18 |
110 |
4-φ18 |
98.5 |
4-φ16 |
105 |
4-φ19 |
|
|
DN50 |
76 |
168 |
32 |
45 |
12.7 |
92 |
70 |
9 |
125 |
4-φ18 |
125 |
4-φ18 |
120.5 |
4-φ19 |
120 |
4-φ19 |
|
|
DN65 |
89 |
175 |
32 |
48 |
12.7 |
92 |
70 |
9 |
145 |
4-φ18 |
145 |
4-φ18 |
139.5 |
4-φ19 |
140 |
4-φ19 |
|
|
DN80 |
95 |
181 |
32 |
49 |
12.7 |
92 |
70 |
9 |
160 |
4-φ18 |
160 |
8-φ18 |
152.5 |
4-φ19 |
150 |
8-φ19 |
|
|
DN100 |
114 |
200 |
32 |
55 |
15.8 |
92 |
70 |
9 |
180 |
8-φ18 |
180 |
8-φ18 |
190.5 |
8-φ19 |
175 |
8-φ19 |
|
|
DN125 |
127 |
213 |
32 |
58 |
19.05 |
92 |
70 |
9 |
210 |
8-φ18 |
210 |
8-φ18 |
216 |
8-φ22 |
210 |
8-φ23 |
|
|
DN150 |
140 |
225 |
32 |
59 |
19.05 |
92 |
70 |
9 |
240 |
8-φ23 |
240 |
8-φ23 |
241.5 |
8-φ22 |
240 |
8-φ23 |
|
|
DN200 |
177 |
260 |
36 |
64 |
22.2 |
125 |
102 |
11 |
295 |
8-φ23 |
295 |
12-φ23 |
298.5 |
8-φ22 |
290 |
12-φ23 |
|
|
DN250 |
203 |
292 |
36 |
70 |
28.6 |
125 |
102 |
11 |
350 |
12-φ23 |
355 |
12-φ27 |
362 |
12-φ25 |
355 |
12-φ25 |
|
|
DN300 |
242 |
337 |
36 |
80 |
31.8 |
150 |
125 |
13 |
400 |
12-φ23 |
410 |
12-φ27 |
432 |
12-φ25 |
400 |
16-φ25 |
|
|
DN350 |
267 |
368 |
45 |
80 |
31.8 |
150 |
125 |
13 |
460 |
16-φ23 |
470 |
16-φ27 |
476 |
12-φ29 |
445 |
16-φ25 |
|
|
DN400 |
298 |
400 |
51 |
90 |
33.3 |
210 |
165 |
22 |
515 |
16-φ27 |
525 |
16-φ30 |
539.5 |
16-φ29 |
510 |
16-φ27 |
|
|
DN450 |
318 |
422 |
51 |
109 |
38 |
210 |
165 |
22 |
565 |
20-φ27 |
585 |
20-φ30 |
578 |
16-φ32 |
565 |
20-φ27 |
|
|
DN500 |
349 |
479 |
64 |
135 |
41.15 |
210 |
165 |
22 |
620 |
20-φ27 |
650 |
20-φ33 |
635 |
20-φ32 |
620 |
20-φ27 |
|
|
DN600 |
410 |
562 |
70 |
156 |
50.65 |
300 |
254 |
18 |
725 |
20-φ30 |
770 |
20-φ36 |
749.5 |
20-φ35 |
730 |
24-φ33 |
|
|
DN700 |
520 |
624 |
72 |
169 |
55 |
300 |
254 |
18 |
840 |
24-φ30 |
840 |
24-φ36 |
- |
- |
840 |
24-φ33 |
|
|
DN750 |
495 |
648 |
72 |
175 |
55 |
300 |
254 |
18 |
- |
- |
- |
- |
914.5 |
4-11/4-６ |
900 |
24-φ33 |
|
|
DN800 |
591 |
672 |
83 |
195 |
55 |
300 |
254 |
18 |
950 |
24-φ30 |
950 |
24-φ39 |
977.9 |
4-11/4-6 |
950 |
28-φ33 |
|
|
DN900 |
611 |
768 |
77 |
211 |
74.25 |
300 |
254 |
18 |
1050 |
28-φ33 |
1050 |
28-φ39 |
1086 |
32-φ41 |
1050 |
28-φ33 |
|
|
DN1000 |
665 |
823 |
85 |
229 |
84.2 |
300 |
254 |
18 |
1160 |
28-φ42 |
1170 |
28-φ42 |
- |
- |
1160 |
28-φ36 |
|
